NOVATOP ELEMENT

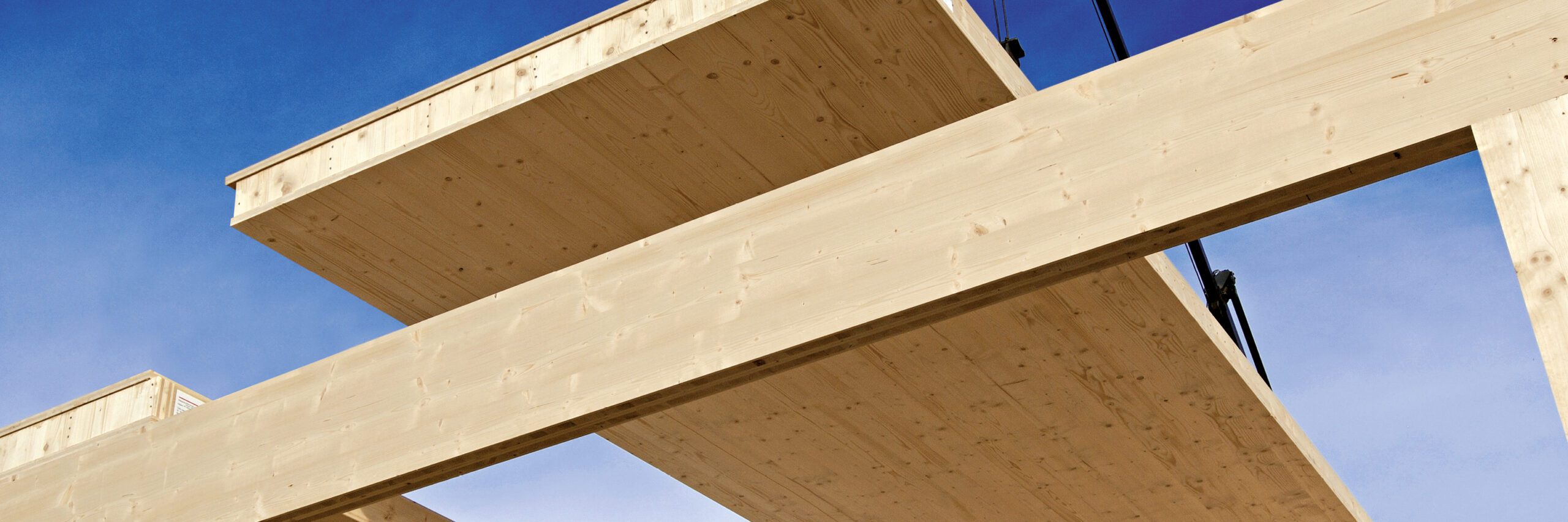

NOVATOP ELEMENT sind großformatige Hohlplatten mit einer Rippenkonstruktion. Sie zeichnen sich durch ein niedriges Gewicht und eine sehr hohe statische Tragfähigkeit aus. Sie machen die Konstruktion des Bauwerks in beiden Achsen fest und stabil. Sie sind die Lösung vor allem für tragende Decken und Dächer.

Jedes ELEMENT bildet eine tragende Mehrschichtplatte (SWP), deren Dicke vom erforderlichen Brandwiderstand der Konstruktion abhängig ist. Auf die untere Platte werden die Längs- und Querrippen geleimt, deren Höhe von der erforderlichen Tragfähigkeit des Elements abhängig ist. Die Verbindung erfolgt durch Kaltpressen. Die ganze Konstruktion wird mit einer oberen Mehrschichtplatte (SWP) abgeschlossen. Die Hohlräume zwischen den Rippen kann man mit Wärme- und Schalldämmung bestücken oder darin die Kanäle für Leitungen vorbereiten.

Bis zu 2/3 weniger Holz als bei einem massiven CLT-Paneel!

NEUIGKEITEN

Oberflächenbehandlung 2 in 1 – Schutzanstrich und finale Oberflächenbehandlung im Innenraum

Verwendung

•  tragende Decken und Dächer

Vorteile

⇒ Einzigartige Sichtqualität im Innenraum

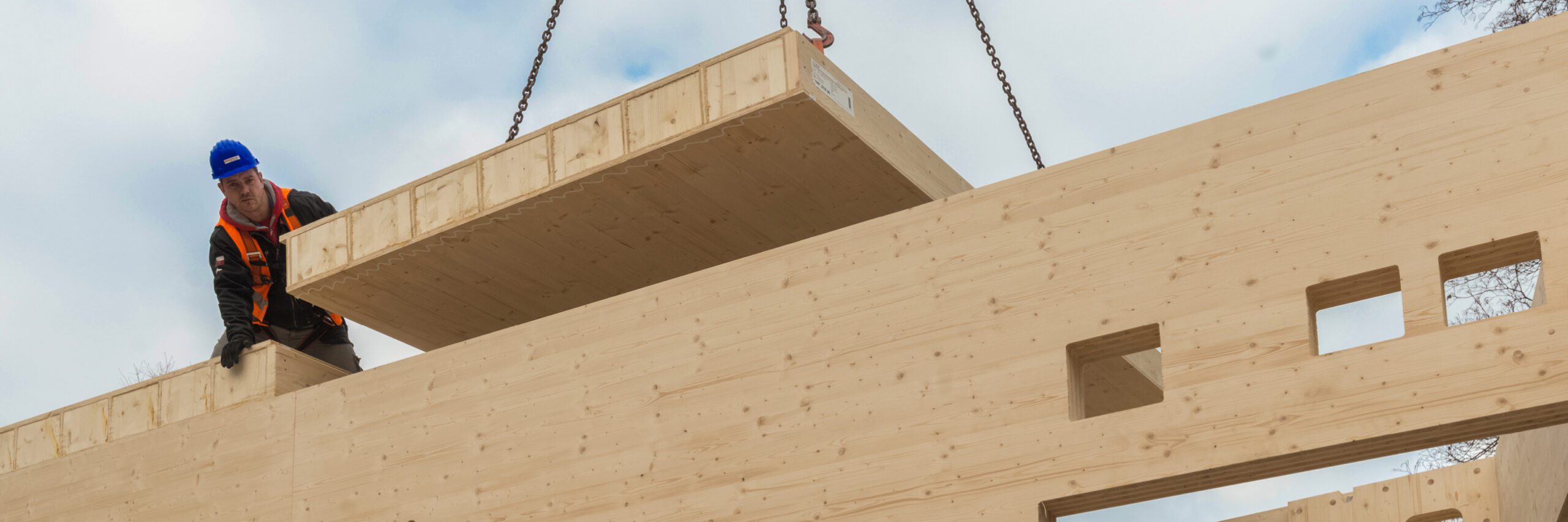

⇒ Sicherheit und Benutzerkomfort auf der Baustelle
• geringes Gewicht, hohe statische Tragfähigkeit
• sofortige Begehbarkeit
• einfaches und schnelles Einbauen mit hoher Präzision
• Formate bis zu 12 x 2,45 m
⇒ Einfache Kombination mit anderen Bausystemen
• mit gemauertem Bauwerku und Stahlenelementen
• mit Stahlenelementen
• mit Bindern und anderen Holzkonstruktionen
⇒ Große Produktionsflexibilität
• genaue Bearbeitung nach Projekt
• Vorbereitung von Installationsstrecken
• Wärme- und Schalldämmung

Formate

Die Elemente sind, was Breite, Länge sowie Höhe betrifft, variabel – sie können auch in untypischen Formaten hergestellt werden.
Standardbreite: 1030, 2090, 2450, max. 2450 mm
Standardlänge: nach Projektdokumentation, standardmäßig 6000, max. 12.000 mm
Die Elemente sind durch ETA bis zu 12.000 mm zertifiziert.
Höhe: 160, 180, 200, 220, 240, 280, 300, 320, max. 400 mm
Qualität der Unterplatte des Elements (SWP): Sichtqualität (B), Nichtsichtqualität (C)

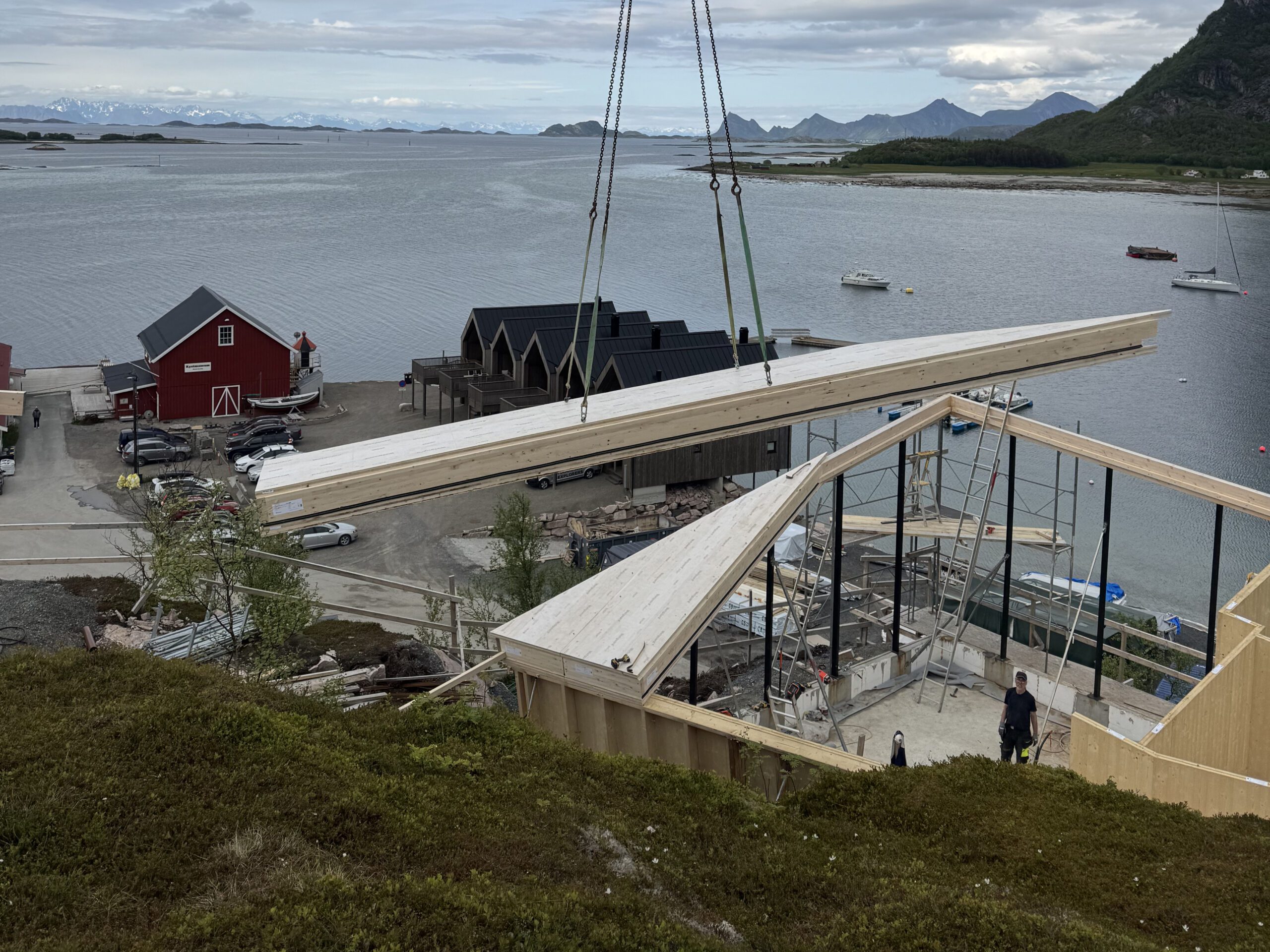

Verwendung – Fotogalerie
